Nicht allein die Wartungsfreundlichkeit stand bei unserer Entwicklung im Mittelpunkt.
Die neue Konstruktion zeichnet sich – abhängig von den gewählten Werkstoffen – durch eine hohe Beständigkeit gegen Hitze, Abrieb und Säuren aus.
Da der Kühlkreislauf vom Rauchgas getrennt ist, lässt sich die Wärme wirksam auf die Kühlluft übertragen.
Die erwärmte Kühlluft kann anschließend weiterverwendet werden und so die Effizienz neuer oder bestehender Anlagen steigern.
Der Kühler ist als Luft-Luft-Wärmeübertrager ausgelegt.
Rauchgasseite und Kühlluftseite werden konstruktiv als voneinander unabhängige Systeme betrachtet.
Die Rauchgasseite muss hitze-, abrieb- und korrosionsbeständig sein. Die Seite der sauberen Kühlluft muss – je nach Anlagenkonzept – ebenfalls sehr hohen Temperaturen standhalten.
Verschleißteile
Die thermischen und mechanischen Belastungen auf der Kühlluftseite haben wir konstruktiv berücksichtigt.
Die Rauchgasrohre bleiben hohen Beanspruchungen ausgesetzt. Spezialstähle können ihre Lebensdauer verlängern; grundsätzlich handelt es sich jedoch um Verschleißteile. https://jumboblock.app/arguments Deshalb war eine besonders einfache Wartung ein wesentliches Entwicklungsziel.

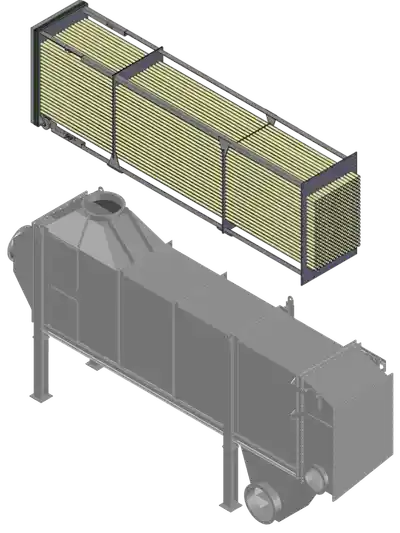

Der gesamte hintere Kammerbereich lässt sich leicht demontieren. Auch die Rohrbündel können auf ihrem Schieberahmen unkompliziert ausgetauscht werden.
Dies verkürzt Stillstandszeiten erheblich und reduziert die Wartungskosten.
Die Temperaturen auf der Rauchgasseite liegen je nach vorgeschalteter Anlage zwischen 850 und 1.200 °C, auf der Kühlluftseite zwischen 300 und 650 °C.
Abweichungen sind je nach individueller Anlagenauslegung möglich.
Vorteile
Wartungsfreundlich. Hohe Hitzebeständigkeit. Hohe Säurebeständigkeit. Hohe Abriebbeständigkeit. Wärmerückgewinnung über saubere Kühlluft möglich. Keine Beaufschlagung des sekundären Kühlluftkreislaufs mit aggressiven Medien. Lange Lebensdauer.
Ausführungsvarianten
Je nach erforderlichem Rauchgasvolumen kann das Kühlsystem einfach, zweifach oder dreifach ausgeführt werden.
Die Rauchgase werden entsprechend auf einen, zwei oder drei Stränge verteilt.
Je nach erforderlicher Kühlluftleistung erfolgt die Kühlung mit einem oder mehreren Ventilatoren.
Die wartungsfreundliche Auslegung bleibt dabei erhalten.
